Quarzflansch für Halbleiterprozesse
Quarzflansche sind präzisionsgefertigte Komponenten, die häufig in Halbleiterprozessanlagen eingesetzt werden. Hergestellt aus hochreinem Quarzglas, bieten sie zuverlässige Abdichtung, thermische Stabilität über 1000 °C und ausgezeichnete Beständigkeit gegen korrosive Prozessgase und Chemikalien. Ihre inerte Beschaffenheit minimiert das Kontaminationsrisiko und macht sie ideal für CVD- (Chemical Vapor Deposition), Oxidations-, Diffusions-, Glüh- sowie Ätz- und Reinigungsverfahren.
Beschreibung
Quarzflansche sind in Halbleiterprozessen von entscheidender Bedeutung, da sie für Abdichtung, Gasflusskontrolle und thermische Stabilität sorgen.
Anwendungen

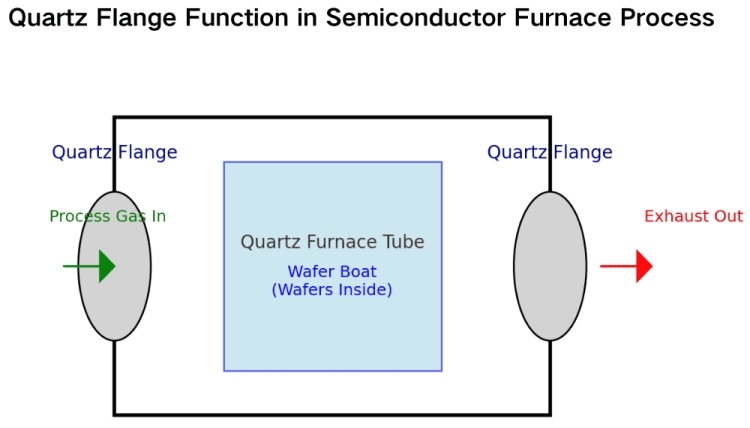

Die Rolle und Anwendung von Quarzflanschen in der Halbleiterverarbeitung
1. CVD-Verfahren (Chemical Vapor Deposition)
●Zweck: In einer CVD-Reaktionskammer dichtet ein Quarzflansch die Schnittstelle zwischen dem Quarzrohr und der Metallkammer ab und sorgt so für einen gleichmäßigen Fluss der Prozessgase innerhalb der Reaktionszone, während gleichzeitig das Eindringen von Luft verhindert und eine Vakuumumgebung aufrechterhalten wird.
●Anwendung: Verhindert das Austreten von Abscheidungsgas und gewährleistet so die Gleichmäßigkeit des Films und die Abscheidungsqualität. Hochtemperaturbeständiges Quarzmaterial hält Prozesstemperaturen von Hunderten bis Tausenden von Grad Celsius stand.
2. Oxidationsofenprozess
● Zweck: Ein Quarzflansch verbindet das Quarzrohr mit einem Quarzboot oder einer Trägerstruktur und schafft so den für die Hochtemperaturoxidation erforderlichen geschlossenen Raum.
●Anwendung: Sorgt für eine stabile Verteilung von Sauerstoff oder Wasserdampf innerhalb der Kammer und bildet dadurch eine gleichmäßige Oxidschicht auf der Silizium-Wafer-Oberfläche. Die thermische Stabilität des Quarzflansches gewährleistet eine gute Abdichtung über mehrere thermische Zyklen hinweg.
3. Diffusionsofenprozess
●Zweck: In einem Diffusionsrohrofen werden Quarzflansche verwendet, um das Ofenrohr zu sichern und das Prozessgas abzudichten. Dadurch wird sichergestellt, dass Dotiergase (wie B₂H₆ und PH₃) nur den Wafer innerhalb des Rohrs erreichen.
●Anwendung: Gewährleisten Sie die Gleichmäßigkeit während des Gasdiffusionsprozesses, verhindern Sie Sicherheitsrisiken durch Gaslecks und reduzieren Sie die Partikelkontamination.
4. Glühprozess
●Zweck: Quarzflansche gewährleisten die Luftdichtheit der Glühkammer und verhindern das Eindringen von Sauerstoff oder Feuchtigkeit von außen, wodurch eine Kontamination und unnötige Oxidation der Waferoberfläche vermieden wird.
●Anwendung: In Verbindung mit Inertgasen (wie N₂ und Ar) in Hochtemperaturumgebungen halten sie während des Glühprozesses eine reine Atmosphäre aufrecht und tragen so zur Beseitigung von Defekten und zur Verbesserung der Waferleistung bei.
5. Ätz- und Reinigungsprozess
●Zweck: Quarzflansche werden auch zum Abdichten der Kammer in einigen Nass- oder Trockenreinigungs-/Ätzgeräten verwendet.
●Anwendung: Um sicherzustellen, dass korrosive Gase oder Flüssigkeiten (wie HCl, NF₃, HF) nur im dafür vorgesehenen Hohlraum wirken, Leckagen vermeiden, die Lebensdauer der Ausrüstung verlängern und die Korrosion an umgebenden Komponenten verringern.
Quarzflansch im Halbleiterprozess – Herausforderungen und Lösungen
| Challenges | Solutions | Vorteile |
|
Thermische Spannung und Rissbildung Risse durch Temperaturwechselbeanspruchung, verkürzte Lebensdauer |
- Verwenden Sie hochreinen, undurchsichtigen Quarz, um Spannungen abzubauen - Optimierung der Flanschstruktur und -dicke - Heiz-/Kühlraten steuern |
- Verlängerte Lebensdauer - Geringeres Risiko von Leckagen und Ausfällen durch Risse |
|
Partikelkontamination Partikel lösen sich und verunreinigen Wafer |
- Verwenden Sie Quarz mit ultrahoher Reinheit (>99.99 % SiO2) - Präzises Oberflächenpolieren - Optimiertes Gasflussdesign - Regelmäßige Wartung und Austausch |
- Reduzierte Partikeldefekte - Verbesserte Ausbeute und Prozessstabilität |
|
Chemische Korrosion und Oberflächenzersetzung Korrosive Gase rauhen die Oberfläche auf und schwächen die Festigkeit |
- Verwenden Sie korrosionsbeständigen gereinigten Quarz - Oberflächenschutz & verbesserte Glätte - Strenge Kontrolle der Prozessatmosphäre |
- Verbesserte Korrosionsbeständigkeit - Minimierte Oberflächenzersetzung und Partikelbildung - Langfristige Flanschzuverlässigkeit |
|
Verlust der Vakuumintegrität Verlust der Dichtungsleistung, instabile Prozessumgebung |
-Hochpräzise Bearbeitung von Dichtflächen - Hochtemperaturbeständige O-Ringe verwenden - Regelmäßige Helium-Leckprüfung |
- Aufrechterhaltung der Kammerreinheit - Höhere Prozesswiederholbarkeit und Filmgleichmäßigkeit - Reduziertes Wartungsrisiko |
Durch die Kombination aus hoher Reinheit, Maßgenauigkeit und Langlebigkeit gewährleisten Semixlab-Quarzflansche stabile Prozessumgebungen und gleichbleibende Waferqualität. Ihr Einsatz trägt zu einer längeren Anlagenverfügbarkeit, reduzierten Wartungsintervallen und erhöhter Zuverlässigkeit in kritischen Halbleiterfertigungsschritten bei. Semixlab bietet fortschrittliche Lösungen mit hochreinem Quarz, optimierten Designs und präziser Versiegelung für langfristige Zuverlässigkeit, reduzierte Defekte und eine verbesserte Waferausbeute. Wir freuen uns auf Ihre weitere Beratung und Zusammenarbeit.
