Die Rolle von PECVD in Solarzellen

PECVD (plasmaunterstützte chemische Gasphasenabscheidung) ist ein Kernprozess in der Photovoltaikzellenherstellung. Es wird hauptsächlich verwendet, um wichtige Funktionsschichten (wie Siliziumnitrid-SiNx) auf der Oberfläche von Siliziumwafern abzuscheiden, um Antireflexions- und Oberflächenpassivierungsfunktionen zu erreichen. Die PECVD-Schale spielt dabei eine Schlüsselrolle, da sie die Gleichmäßigkeit der Schichtabscheidung, die gute Stabilität der Siliziumwafer und den effizienten Betrieb der Anlage gewährleistet. Durch die Aktivierung chemischer Reaktionen durch Plasma können bei niedrigen Temperaturen (300–400 °C) effizient dichte Schichten erzeugt werden, was die photoelektrische Umwandlungseffizienz der Batterie deutlich verbessert.

Wie läuft PECVD bei Photovoltaikzellen ab?

1. Vorbehandlung von Siliziumwafern

Nach dem Diffusionsprozess bildet der Siliziumwafer einen PN-Übergang und gelangt nach dem Ätzen zum Entfernen der Randdotierungsschicht in die PECVD-Phase. Oberflächenverunreinigungen (wie organische Rückstände und Metallionen) müssen gründlich gereinigt werden, um die Filmhaftung zu gewährleisten.

2. Laden und Herstellen einer Vakuumumgebung

Die Siliziumwafer werden gleichmäßig auf dem PECVD-Boot platziert und von einem Roboterarm in die Reaktionskammer befördert. Die Kammer wird auf 10⁻²–10⁻³ Torr evakuiert, um Störungen durch Sauerstoff und Feuchtigkeit auszuschließen.

3. Plasmaaktivierung und Dünnschichtabscheidung

Gaseinleitung: Silan (SiH₄) und Ammoniak (NH₃) werden im richtigen Verhältnis gemischt und in die Reaktionskammer eingeleitet.

HF-Stromquelle regt Plasma an: Das hochfrequente elektrische Feld (z. B. 13.56 MHz) ionisiert das Gas und erzeugt hochaktive freie Radikale wie SiH₃⁻ und NH₂⁺.

Oberflächenreaktion: Freie Radikale reagieren auf der Oberfläche des Silizium-Wafers und erzeugen amorphes Siliziumnitrid (a-SiNx:H). Die Dicke wird auf 70–80 nm kontrolliert, um die Lichtabsorption zu optimieren (Brechungsindex ~2.0).

4. Verstärkung des Glüh- und Passivierungseffekts

Nach der Abscheidung wird eine Infrarot-Glühung (300–450 °C) verwendet, um die Filmspannung abzubauen, und Wasserstoffatome diffundieren zu den Defekten auf der Siliziumoberfläche, um eine chemische Passivierung zu erreichen (wodurch die Oberflächenrekombinationsrate reduziert wird).

5. Abkühlung und Entnahme

Das PECVD-Boot wird mit dem Fördersystem aus der Kammer herausbewegt und der Siliziumwafer gelangt nach dem Abkühlen auf Raumtemperatur in den nächsten Schritt (z. B. Siebdruck).

Welche praktischen Anwendungen hat ein PECVD-Boot?

PECVD-Schiffchen (oder PECVD-Graphitschiffchen) werden hauptsächlich in der Photovoltaik eingesetzt, um Solarzellensubstrate in die PECVD-Reaktionskammer zu transportieren. Diese Schiffchen bestehen üblicherweise aus anderen hochtemperaturbeständigen Materialien wie Graphit oder Quarz und halten den hohen Temperaturen im PECVD-Prozess stand. Das PECVD-Schiffchen beeinflusst direkt die Abscheidungsgleichmäßigkeit und die Fragmentierungsrate.

· Trägersubstrate: Die Hauptfunktion des PECVD-Boots besteht darin, das Solarzellensubstrat zur Dünnschichtabscheidung in die PECVD-Reaktionskammer zu legen.

· Gleichmäßige Erwärmung: Durch die gleichmäßige Wärmeverteilung wird sichergestellt, dass das Substrat während des gesamten Prozesses eine konstante Temperatur behält, wodurch die Qualität und Gleichmäßigkeit des Films verbessert wird.

· Korrosionsbeständigkeit: Da beim PECVD-Prozess verschiedene chemische Gase zum Einsatz kommen, muss das PECVD-Boot eine gute Korrosionsbeständigkeit aufweisen, um seine Integrität bei langfristiger Verwendung zu gewährleisten.

Was sind die Konstruktionsmerkmale eines PECVD-Boots?

Sein Design muss die folgenden Anforderungen erfüllen:

Das Material ist beständig gegen hohe Temperaturen und Korrosion:

Um Plasmaerosion und hohen Temperaturen standzuhalten, wird üblicherweise mit Quarz oder Siliziumkarbid beschichteter Graphit verwendet (Graphitschiffchen müssen regelmäßig ausgetauscht werden, um eine Partikelverunreinigung zu vermeiden).

Strukturoptimierung:

Geneigtes Schlitzdesign: Gewährleisten Sie einen gleichmäßigen Abstand zwischen den Siliziumscheiben (5–10 mm) und vermeiden Sie Schwankungen in der Filmdicke (Zielgleichmäßigkeit < 5 %).

Kantenführungsnut: Optimieren Sie die Verteilung des reaktiven Luftstroms und reduzieren Sie den durch den Kanteneffekt verursachten Unterschied in der Filmdicke.

Anpassung für die Großserienproduktion:

Kompatibel mit großen Silizium-Wafern (wie M10/G12), kann die Kapazität eines einzelnen Bootes 200–300 Stück erreichen und die Produktionskapazität wird verbessert (beispielsweise kann ein einzelnes Gerät 4000 Stück pro Stunde verarbeiten).

Integrierte automatische Übertragungsschnittstelle, Zusammenarbeit mit AGV/Roboterarm zur Realisierung eines unbemannten Betriebs.

Kosten und Wartung:

Die Lebensdauer des Graphitschiffchens beträgt etwa 6–8 Monate und es muss regelmäßig gebeizt werden (z. B. mit einer HF-Lösung), um Sedimentrückstände zu entfernen.

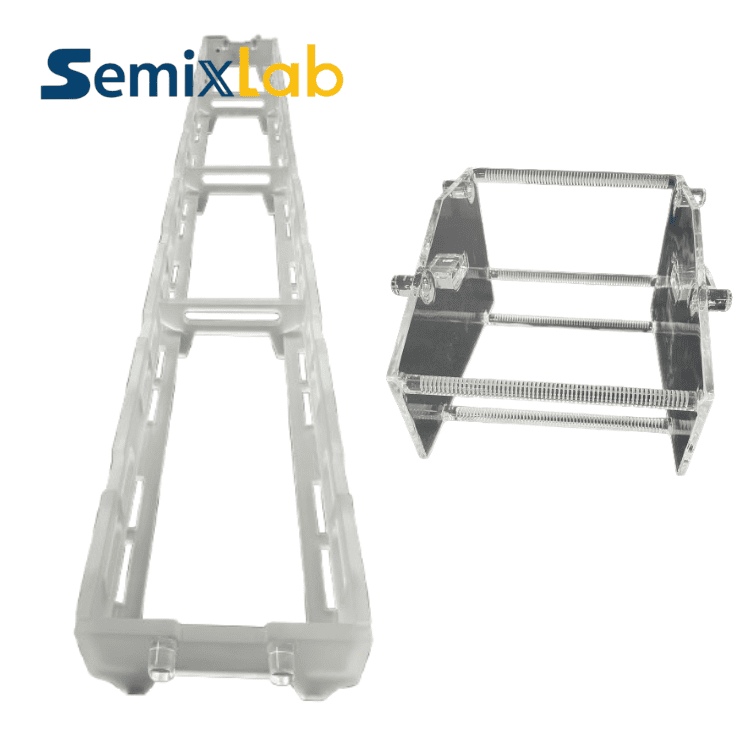

Quarzschiffchen sind teuer, weisen jedoch ein geringes Umweltrisiko auf und eignen sich für die Massenproduktion der TOPCon/HJT-Technologie im großen Maßstab.

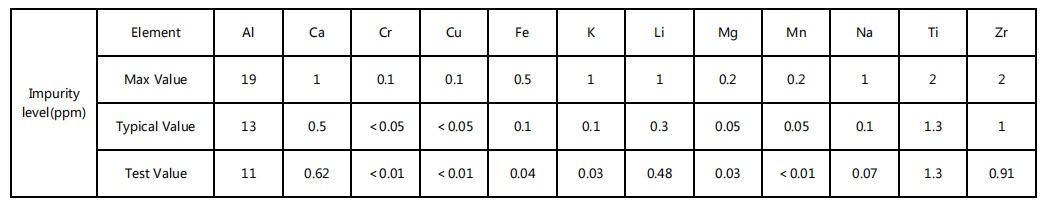

Element für Quarz

Warum Semixlab wählen?

Semixlab ist ein führender Hersteller und Lieferant von PECVD-Schiffen in China. Zu unseren PECVD-Schiffenprodukten gehören PECVD-Graphitschiffchen, PECVD-Quarzschiffchen usw.

Wir bieten Ihnen maßgeschneiderte Produkte und technische Dienstleistungen entsprechend Ihren tatsächlichen Produktionsanforderungen. Die kontinuierliche Weiterentwicklung der Photovoltaikindustrie und die kontinuierliche Optimierung der PECVD-Technologie und -Ausrüstung werden die Leistung von Photovoltaikzellen weiter verbessern und den Produktionsumfang erweitern. Semixlab ist bereit, mit Ihnen zusammenzuarbeiten, um einen weiteren Beitrag zur Photovoltaikzellenindustrie zu leisten.
