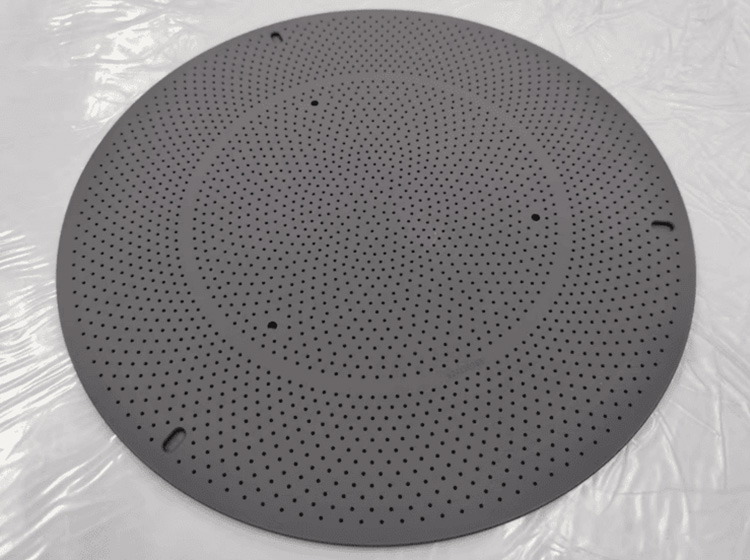

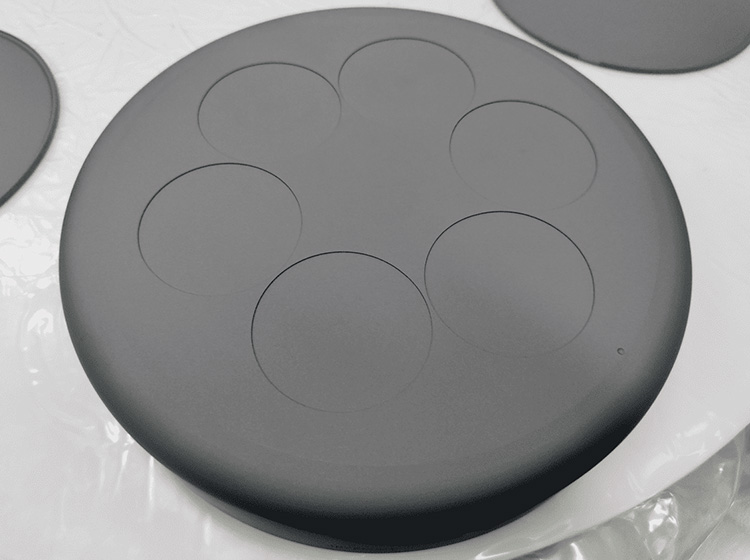

SiC-beschichteter Wafer-Suszeptor
SiC-beschichteter Wafer-Suszeptor

SiC-beschichteter Wafer-Suszeptor


Herkunftsort: China, Kambodscha
Markenname: Semixlab
Modellnummer: SiC-beschichteter Wafer-Suszeptor-01
Zertifizierung: ISO9001
Mindestbestellmenge: Vorbehaltlich der Verhandlung
Preis: Kontakt für individuelle Angebote
Verpackungsdetails: Standard Exportpaket
Lieferzeit: 15–30 Tage nach Auftragsbestätigung
Zahlungsbedingungen: T / T
Versorgungsmaterial-Fähigkeit: 2000 Stück / Monat
Beschreibung

SiC-beschichtete Wafer-Suszeptoren sind eine Schlüsselkomponente in Hochtemperaturprozessen wie Halbleitern, LEDs und Photovoltaik. Sie werden hauptsächlich zum Tragen und Erhitzen von Wafern (z. B. Si, GaN, SiC, Saphir und anderen Substraten) in Prozessen wie der chemischen Gasphasenabscheidung (CVD), der metallorganischen chemischen Gasphasenabscheidung (MOCVD) und der Epitaxie eingesetzt. Die SiC-Beschichtung bietet hervorragende Hochtemperaturbeständigkeit, Korrosionsbeständigkeit und thermische Stabilität und eignet sich für raue Prozessumgebungen.

Anwendung:

Mit SiC (Siliziumkarbid) beschichtete Wafer-Suszeptoren sind eine Schlüsselkomponente, die in der Halbleiterherstellung und bei Hochtemperaturprozessen weit verbreitet ist und hauptsächlich zum Stützen und Erhitzen von Wafern verwendet wird.

Mögliche Leistungen:

Analyse von Anwendungsszenarien beim Kunden, passende Materialien, Lösung technischer Probleme.

Unternehmensprofil:

Semixlab verfügt über zwei Labore und ein Expertenteam mit 2 Jahren Materialerfahrung sowie über F&E-, Produktions-, Test- und Verifizierungskapazitäten.

Spezifikationen

Technische Parameter

Projekt Parameter
Substrat Hochreines Graphitmaterial
Beschichtungsmaterial Chemische Gasphasenabscheidung (CVD) von SiC
Maximale Betriebstemperatur ≤1800℃ (inerte/Vakuumumgebung)
Metallverunreinigungsgehalt <1 ppm
Oberflächenrauheit Ra≤0.5μm (Polieren optional)
Standardgröße Geeignet für 2", 4", 6", 8"-Wafer (unterstützt individuelle Größen, Aussehen und Dicke)
Anwendungen

Hauptanwendungsgebiete

Anwendungsrichtung Typisches Szenario
Hochtemperaturprozess Wird in Hochtemperaturprozessen wie CVD (Chemical Vapor Deposition), MOCVD (Metal Organic Chemical Vapor Deposition) oder epitaktischem Wachstum verwendet, um Silizium-Wafer oder Wafer aus Verbindungshalbleitern (wie GaN, SiC) zu tragen. Die SiC-Beschichtung kann hohen Temperaturen über 1000 °C standhalten und verhindert so, dass herkömmliche Metallmaterialien die Prozessumgebung durch Wärmeausdehnung oder Verflüchtigung verunreinigen.
Herstellung von Halbleiterbauelementen Wird bei der Herstellung von SiC-Leistungsgeräten und Halbleitern der dritten Generation (wie GaN) verwendet und ist beständig gegenüber korrosiven Gasen (wie H₂, HCl) und Umgebungen mit hohen Temperaturen.
Halbleiter der dritten Generation Mit SiC beschichtete Träger passen sich den Wärmeausdehnungskoeffizienten von GaN/SiC-Wafern besser an, reduzieren Spannungsdefekte beim epitaktischen Wachstum und verbessern die Filmqualität.
Diffusion und Tempern Während des Dotierungs- oder Glühprozesses der Siliziumscheibe (wie etwa Aktivierungsglühen nach Ionenimplantation) kann die SiC-Beschichtung hohen Temperaturen über 1200 °C standhalten, um eine Metallverunreinigung zu vermeiden.

Bestätigung der ökologischen Kettenüberprüfung

Der SiC-beschichtete Wafer-Suszeptor von Semixlab hat die internationale Standardprüfung bestanden, seine Qualität wurde offiziell anerkannt und er verfügt über eine Reihe patentierter Technologien, wodurch eine SiC-Beschichtungsreinheit von über 99.9999 % erreicht wird.

Typischer Bewerbungsprozess

Graphitsubstratverarbeitung → Oberflächenvorbehandlung → SiC-Beschichtungsvorbereitung → Nachbearbeitung → Qualitätsprüfung → Reinigung und Verpackung

Durch modernste Prozessparameteroptimierung hat der Semixlab SiC-beschichtete Wafer-Suszeptor einen bedeutenden technologischen Durchbruch in hochwertigen Halbleiter-Epitaxieanwendungen erzielt. Diese Innovation ermöglicht eine fortschreitende Importsubstitution im Halbleitermarkt und bietet eine leistungsstarke und kostengünstige Lösung für den heimischen Markt. Unsere Suszeptoren wurden erfolgreich in epitaktischen Wachstumsszenarien wie GaN, SiC, LED und Leistungsbauelementen eingesetzt und zeichnen sich durch außergewöhnliche thermische Stabilität, Gleichmäßigkeit und Langlebigkeit aus – Schlüsselfaktoren für ertragreiche Epitaxieprozesse.

Für detaillierte technische Spezifikationen, Whitepaper oder Mustertestanordnungen wenden Sie sich bitte an unser technisches Supportteam, um herauszufinden, wie Semixlab die Effizienz Ihres Epitaxieprozesses steigern kann.

Wettbewerbsvorteilen

Kernvorteile des SiC-beschichteten Wafer-Suszeptors von Semixlab

Ausgezeichnete Hochtemperaturbeständigkeit

Hohe Temperaturstabilität: SiC hat einen Schmelzpunkt von bis zu 2700 °C und kann in einer Prozessumgebung von 1000 °C bis 1600 °C (wie CVD, MOCVD, epitaktisches Wachstum usw.) lange Zeit stabil arbeiten, was deutlich besser ist als Träger aus Edelstahl oder Aluminiumlegierungen. Niedriger Wärmeausdehnungskoeffizient, verformt sich bei hohen Temperaturen nicht leicht und behält die Waferpositionierungsgenauigkeit bei.

Wärmeschockbeständigkeit: SiC hat eine hohe Wärmeleitfähigkeit, kann Wärme schnell und gleichmäßig ableiten und verringert das Risiko von Rissen durch plötzliche Temperaturänderungen (haltbarer als Graphit).

Ausgezeichnete Korrosions- und Verschmutzungsbeständigkeit

Beständig gegen korrosive Gase wie HCl, H2 und NH3 (üblicherweise bei Ätz- und Epitaxieprozessen) und verhindert so die Korrosion des Trägers und die damit verbundene Partikelverunreinigung. Starke Antioxidationseigenschaften, stabiler als Graphit in sauerstoffhaltigen Umgebungen mit hohen Temperaturen (Graphit benötigt eine Schutzschicht, während SiC selbst oxidationsbeständig ist). SiC-Beschichtungen erreichen eine Reinheit von über 99.9999 % (6N) und verhindern so die Verunreinigung des Wafers durch metallische Verunreinigungen (wie Fe, Ni). Sie eignen sich besonders für die Herstellung von Silizium-basierten Halbleitern und Halbleitern mit großer Bandlücke (GaN, SiC).

Hervorragende Wärmeleitfähigkeit und thermische Gleichmäßigkeit

Die schnelle Wärmeleitung sorgt für eine gleichmäßige Erwärmung des Wafers (reduziert ungleichmäßige Dicke während des epitaktischen Wachstums). Geeignet für Prozesse mit schnellem Temperaturanstieg und -abfall (wie z. B. RTP-Schnellglühen) zur Verbesserung der Produktionseffizienz. Der Wärmeausdehnungskoeffizient von SiC liegt nahe an dem von Silizium- (Si) und Siliziumkarbid- (SiC) Wafern, wodurch Gitterdefekte durch thermische Spannungen reduziert werden.

Kompatibilität und Designflexibilität

SiC-Beschichtungen können auf Substraten wie Graphit, Molybdän und Kohlenstofffasern abgeschieden werden, wobei sowohl geringes Gewicht als auch hohe Festigkeit berücksichtigt werden. Durch CVD- oder Sprühverfahren können komplexe Trägerstrukturen (wie poröse Strukturen und eingebettete Heizelemente) hergestellt werden.
