Einzelwafer-Epi-Graphit-Suszeptor
| Herkunftsort: | China, Kambodscha |
| Markenname: | Semixlab |
| Modellnummer: | SWEGS0001 |
| Zertifizierung: | ISO9001 |
| Mindestbestellmenge: | 1pc |
| Preis: | Kundenspezifische |
| Verpackungsdetails: | Standard-Exportbox |
| Lieferzeit: | 30-45days |
| Zahlungsbedingungen: | Um ausgehandelt werden |
| Versorgungsmaterial-Fähigkeit: | 300 Stück pro Monat |
Beschreibung

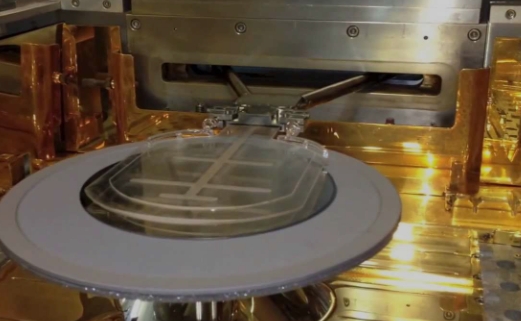

Die monolithische Epitaxieschale von ASM ist für Hochleistungs-Epitaxieprozesse mit Siliziumkarbid (SiC), Galliumnitrid (GaN) und anderen Halbleitern der dritten Generation konzipiert. Das Produkt umfasst eine Graphitschale, einen Graphitring und weiteres Zubehör. Es besteht aus einem hochreinen Graphitsubstrat und einer Verbundstruktur aus aufgedampftem Siliziumkarbid. Dabei werden hohe Temperaturstabilität, chemische Trägheit und thermische Feldgleichmäßigkeit berücksichtigt. Sie ist die tragende Kernkomponente hochpräziser Epitaxieplatten in der Massenproduktion.
Schnelles Detail:
1. Andere Namen: 6-Zoll-Wafer-Epi-Suszeptor, 8-Zoll-Wafer-Epi-Suszeptor, Graphit-Suszeptor, Einzel-Wafer-Suszeptor.
2. Anwendung: Für Hochleistungs-Siliziumkarbid (SiC), Galliumnitrid (GaN) und andere Halbleiter-Epitaxieprozesse der dritten Generation.
Spezifikationen
| Grundlegende physikalische Eigenschaften der CVD-SiC-Beschichtung | |
| Eigenschaft | Typischer Wert |
| Kristallstruktur | FCC β-Phase polykristallin, hauptsächlich (111) orientiert |
| Signaldichte | 3.21 g / cm³ |
| Härte | 2500 Vickershärte (500 g Belastung) |
| Korngröße | 2 ~ 10μm |
| Chemische Reinheit | 99.99995% |
| Wärmekapazität | 640 J·kg-1·K-1 |
| Sublimationstemperatur | 2700 ℃ |
| Biegefestigkeit | 415 MPa RT 4-Punkt |
| Elastizitätsmodul | 430 Gpa 4pt Biegung, 1300℃ |
| Wärmeleitfähigkeit | 300W·m-1·K-1 |
| Wärmeausdehnung (CTE) | 4.5/10-6K-1 |
Kernfunktionen und Design-Highlights
Materialinnovation: Graphit + SiC-Beschichtung
Graphite
-Ultrahohe Wärmeleitfähigkeit (>130 W/m·K), schnelle Reaktion auf Temperaturkontrollanforderungen, um Prozessstabilität zu gewährleisten.
-Niedriger Wärmeausdehnungskoeffizient (CTE: 4.6×10⁻⁶/°C), reduziert Verformungen bei hohen Temperaturen und verlängert die Lebensdauer.
| Physikalische Eigenschaften von isostatischem Graphit | ||
| Eigenschaft | Einheit | Typischer Wert |
| Schüttdichte | g / cm³ | 1.83 |
| Härte | HSD | 58 |
| Elektrischer widerstand | μΩ.m | 10 |
| Biegefestigkeit | MPa | 47 |
| Druckfestigkeit | MPa | 103 |
| Zugfestigkeit | MPa | 31 |
| Elastizitätsmodul | GPa | 11.8 |
| Wärmeausdehnung (CTE) | 10-6K-1 | 4.6 |
| Wärmeleitfähigkeit | W·m-1·K-1 | 130 |
| Durchschnittliche Korngröße | & mgr; m | 8-10 |
CVD-SiC-Beschichtung
Korrosionsbeständigkeit. Widersteht dem Angriff durch Reaktionsgase wie H₂, HCl und SiH₄. Es verhindert eine Kontamination der epitaktischen Schicht durch Verflüchtigung des Grundmaterials.
-Oberflächenverdichtung: Die Beschichtungsporosität beträgt weniger als 0.1 %, was den Kontakt zwischen Graphit und Wafer verhindert und die Diffusion von Kohlenstoffverunreinigungen verhindert.
-Hohe Temperaturtoleranz: Langfristig stabiler Betrieb in Umgebungen über 1600 °C, Anpassung an die hohen Temperaturanforderungen der SiC-Epitaxie.
| Grundlegende physikalische Eigenschaften der CVD-SiC-Beschichtung | |
| Eigenschaft | Typischer Wert |
| Kristallstruktur | FCC β-Phase polykristallin, hauptsächlich (111) orientiert |
| Signaldichte | 3.21 g / cm³ |
| Härte | 2500 Vickershärte (500 g Belastung) |
| Korngröße | 2 ~ 10μm |
| Chemische Reinheit | 99.99995% |
| Wärmekapazität | 640 J·kg-1·K-1 |
| Sublimationstemperatur | 2700 ℃ |
| Biegefestigkeit | 415 MPa RT 4-Punkt |
| Elastizitätsmodul | 430 Gpa 4pt Biegung, 1300℃ |
| Wärmeleitfähigkeit | 300W·m-1·K-1 |
| Wärmeausdehnung (CTE) | 4.5/10-6K-1 |
Design zur Optimierung des Wärmefelds und des Luftstroms
Gleichmäßige Wärmestrahlungsstruktur
Die Suszeptoroberfläche ist mit mehreren Rillen zur Wärmereflexion ausgestattet und das Wärmefeld-Kontrollsystem des ASM-Geräts erreicht eine Temperaturgleichmäßigkeit innerhalb von ±1.5 °C (6-Zoll-Wafer, 8-Zoll-Wafer), wodurch Konsistenz und Gleichmäßigkeit der Dicke der epitaktischen Schicht (Schwankung <3 %) gewährleistet werden.
Luftlenktechnik
Randumleitungslöcher und geneigte Stützsäulen sind darauf ausgelegt, die laminare Strömungsverteilung des Reaktionsgases auf der Waferoberfläche zu optimieren, die durch Wirbelströme verursachten Unterschiede in der Abscheidungsrate zu verringern und die Gleichmäßigkeit der Dotierung zu verbessern.
Kompatibilität und Zuverlässigkeit
Mehrszenenadaption
Kompatibel mit 4H-SiC-, 6H-SiC-Homoepitaxie- und GaN-auf-SiC-Heteroepitaxie-Prozessen, unterstützt N/P-Dotierung (wie N₂-, Al-Dotierung).
Langlebige Wartung
Die Härte der Siliziumkarbidbeschichtung erreicht 430 Gpa 4pt Biegung, 1300 °C, die Beständigkeit gegen Partikelerosion ist um mehr als das Dreifache erhöht, die Lebensdauer eines einzelnen Tabletts übersteigt 3 Prozessstunden und die Kosten für umfassende Verbrauchsmaterialien sind reduziert.
Anwendungsszenarien
SiC-Leistungsbauelement im Automaßstab
5G-HF-Frontend-Modul
Photovoltaik und Energiespeicher
Übersicht über die technischen Spezifikationen
| Artikel | Normen |
| Basismaterial | Isostatischer hochreiner Graphit (Reinheit >99.9995 %) |
| Beschichtungstechnik | Chemische Gasphasenabscheidung (CVD) von Siliziumkarbid |
| Wafergröße | 4/6/8 Zoll (anpassbar) |
| Maximale Arbeitstemperatur | 1650°C (Schutzgasumgebung) |
| Temperaturgleichmäßigkeit | ≤±1.5 °C (6-Zoll-Wafer, stationärer Prozess) |
| Beschichtungsdicke | 50–500 μm (einstellbar, ±10 μm Genauigkeit) |
Wettbewerbsvorteilen
Prozesskonsistenz: Durch das originalgetreue Design der ASM-Geräte wird die Anpassungszeit von Wärmefeld und Luftstrom reduziert.
Verpflichtung zur Null-Schadstoffbelastung: SiC-Beschichtungen bestehen die SEMI-Standard-Metallverunreinigungserkennung (Fe, Ni usw. <1 ppb).
Schnelle Wartung: Modulare Tray-Struktur, Unterstützung für Online-Austausch und technischen Support.
